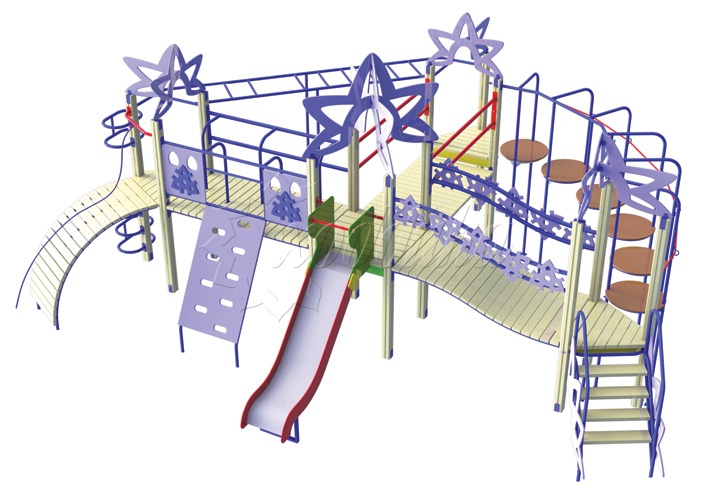

Хбик-02 1

Хбик-02 1.
Подробные характеристики
Материалы:
Деревянные бруски выполнены из сосновой древесины, подвергнуты специальной обработке и сушке до мебельной влажности 7-10%, клееный деревянный брус, влагостойкая фанера, окрашенная двухкомпонентной полиуретановой краской, специально предназначенной для применения на детских площадках, стойкой к сложным погодным условиям, истиранию, устойчивой к воздействию ультрафиолета и влаги. Окрашенный порошковой краской металл. Заглушки пластиковые, разных цветов, на места резьбовых соединений. Сверху на столбы установить пластиковые заглушки синего цвета в форме четырехгранной усеченной пирамиды.
Технические характеристики:
Ширина: 5603 мм
Длина: 7617 мм
Высота: 3388 мм
О модели
Полы выполнены из бруса сечением не менее 40х90 мм. Брус соединен со столбами стягивающим уголком, с внутренней стороны из оцинкованной стали толщиной не менее 2 мм. Каркас горки выполнен из профильной трубы сечением не менее 50х25 мм, утопленный в отфрезерованный паз в борте ската по всей длине. Желоб горки изготовлен из единого листа нержавеющей стали, толщиной не менее 2 мм, приваренным к каркасу горки. Лестницы: ступеньки выполнены из деревянного бруса сечением не менее 50х90 мм. Ступени утоплены в отфрезерованные пазы в перилах лестницы. Перила изготовлены из доски сечением не менее 40х90 мм и фанеры толщиной 14-16 мм. Для бетонирования используются металлические закладные детали из трубы сечением 50х25 мм, закрепленные на перилах и окрашенные порошковой полимерной краской. Конструктивные особенности: установлены четыре башни, расположенные в форме «треугольника». Три башни– трехгранные, одна башня — четырехгранная. Башни соединены: первая (трёхгранная) и четвертая (четырёхгранная), вторая (трёхгранная) и четвертая (четырёхгранная) равновысоким мостом. Каркас моста выполнен из профильной трубы сечением не менее 50х25 мм и крепиться к опорным брусьям башен. Мост обшит брусом, сечением не менее 40х90 мм. Перила моста изготовлены из металлической трубы сечением не менее 42 мм. Третий (трёхгранный) и четвертый (четырёхгранный) соединены разновысоким мостом. Каркас моста выполнен из профильной трубы сечением не менее 50х25 мм и крепится к опорным брусьям башен. Мост обшит брусом, сечением не менее 40х90 мм. Перила моста изготовлены из металлической трубы сечением не менее 42 мм. Первая (трёхгранная) и вторая (трёхгранная) соединены рукоходом из металлической трубы, диаметром не менее 26 мм для ступенек, и 32 мм для бокового основания. Вторая (трёхгранная) и третья (трёхгранная) соединены ступенчатым переходом «Кочки» из металлической трубы, диаметром не менее 26 мм для ступенек, и 32 мм для бокового основания. На ступеньках предусмотрены фанерные накладки из влагостойкой фанеры. На башни первую, вторую, третью и четвертую установлены крыши «Снежинка» из фанерных сегментов (толщиной не менее 15 мм), соединенных металлическими кронштейнами. На первой башне установлено: ступеньки винтообразные (из металлической трубы диаметром не менее 32 мм), мостик с канатом. На третьей башне установлена лестница. На четвертой башне установлено: горка напротив перехода. На равновысоком переходе, соединяющем первую и четвертую башни установлено: шведская стенка из влагостойкой фанеры. Все фанерные элементы имеют скругленные кромки.
